Универсальный шаблон сварщика УШС-2 Техно
Универсальный шаблон сварщика УШС-2 Техно изготовлен в соответствии с ТУ 26.51.33- 022- 24384732-2026 и предназначен для визуального контроля катетов угловых швов в тавровых, нахлесточных и угловых соединениях и соответствует требованиям РД 03-606-00.

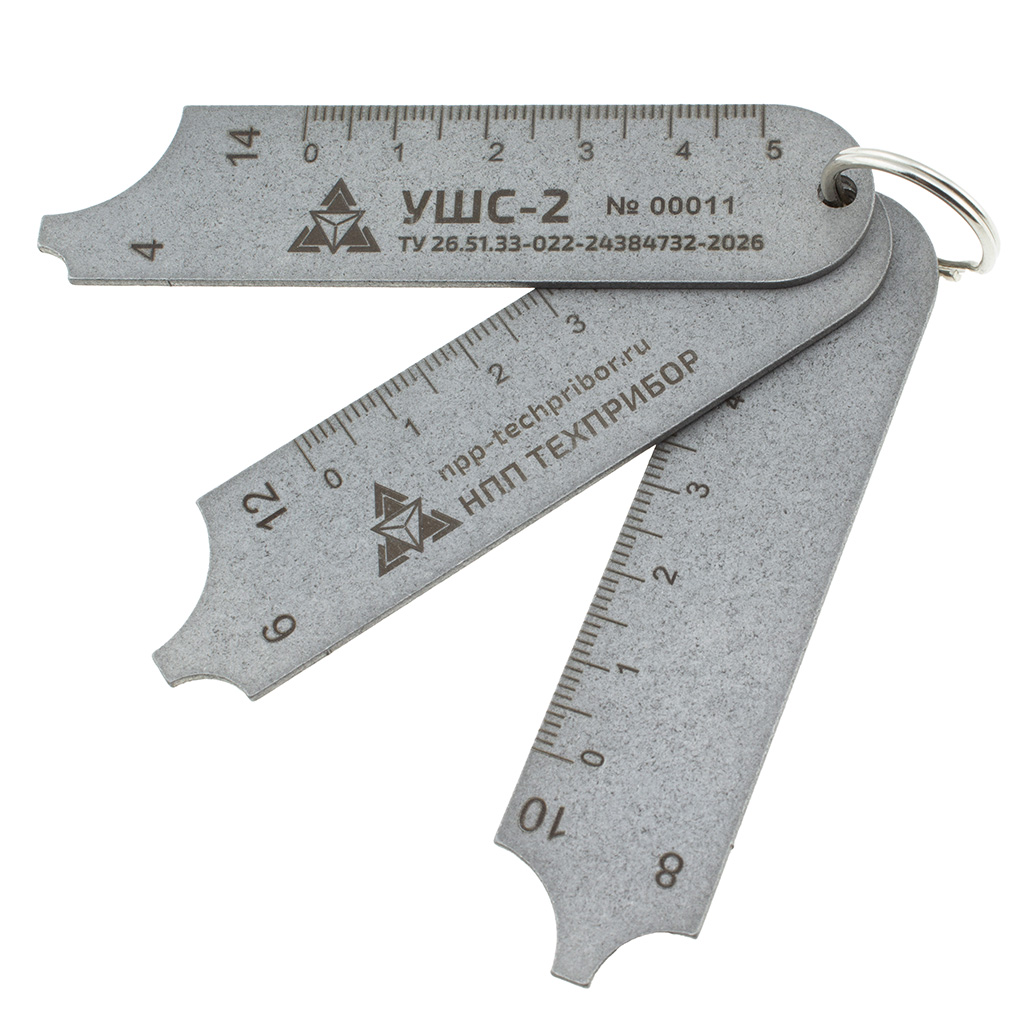

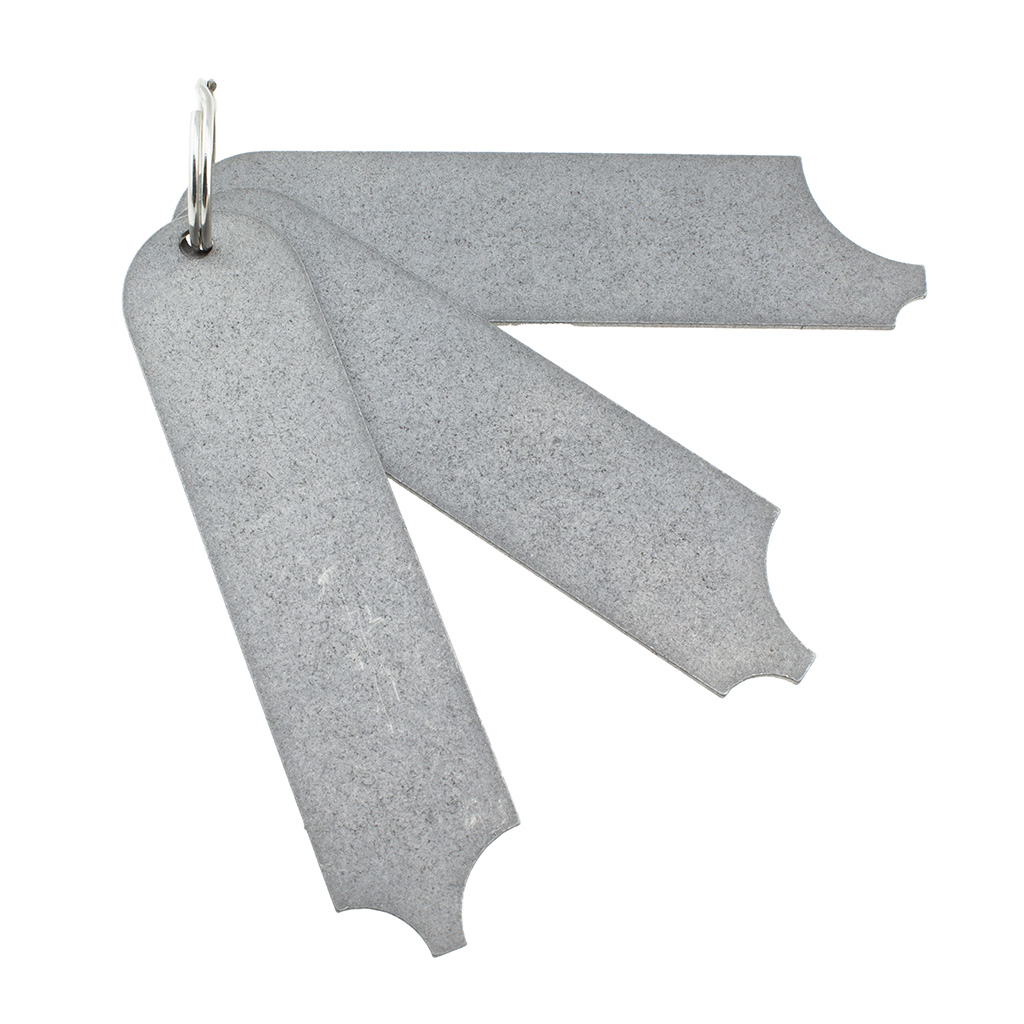

В состав шаблона УШС-2 входят 3 пластины с катетами 4 – 14 мм; 8 – 10 мм; 6 – 12 мм и одно соединительное кольцо. Выточки на шаблоне соответствуют размерам катетов. На каждой пластине прибора нанесена гравировка линейки, что позволяет измерять толщину детали и притупление кромки, а также фиксировать длину дефектов. Кольцо, соединяющее пластины, обеспечивает необходимую степень свободы для использования каждой пластиной отдельно, без раскрепления общей связки, что ускоряет процесс контроля.
|
Диапазон контролируемых катетов стыкового сварного шва, мм |
4 - 14 |
|
Вид контроля |
Ступенчатый |
|
Количество ступеней, шт |
6 |
|
Точность изготовления, мм |
±0,3 |
|
Средняя наработка на отказ |
не менее 1000 циклов замеров. |
|

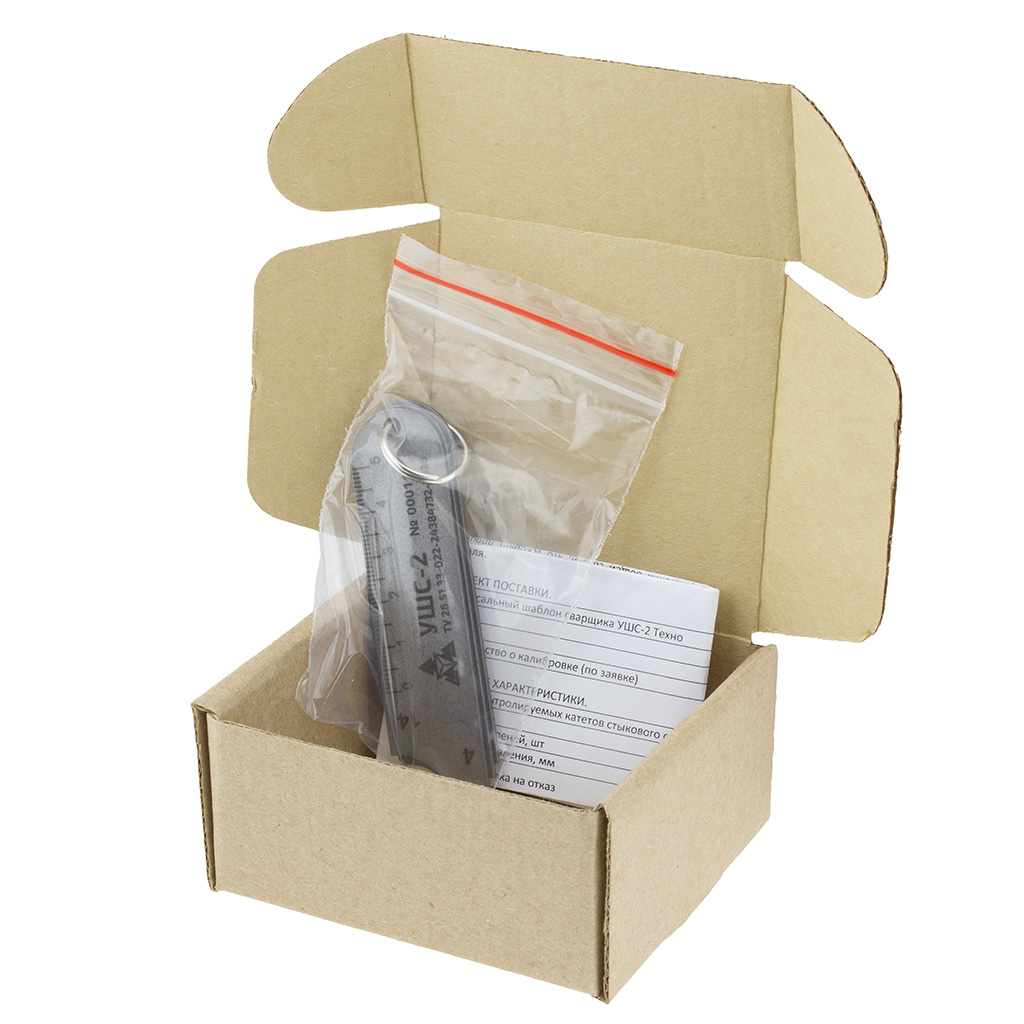

Универсальный шаблон сварщика УШС-2 Техно |
1 шт. |
|

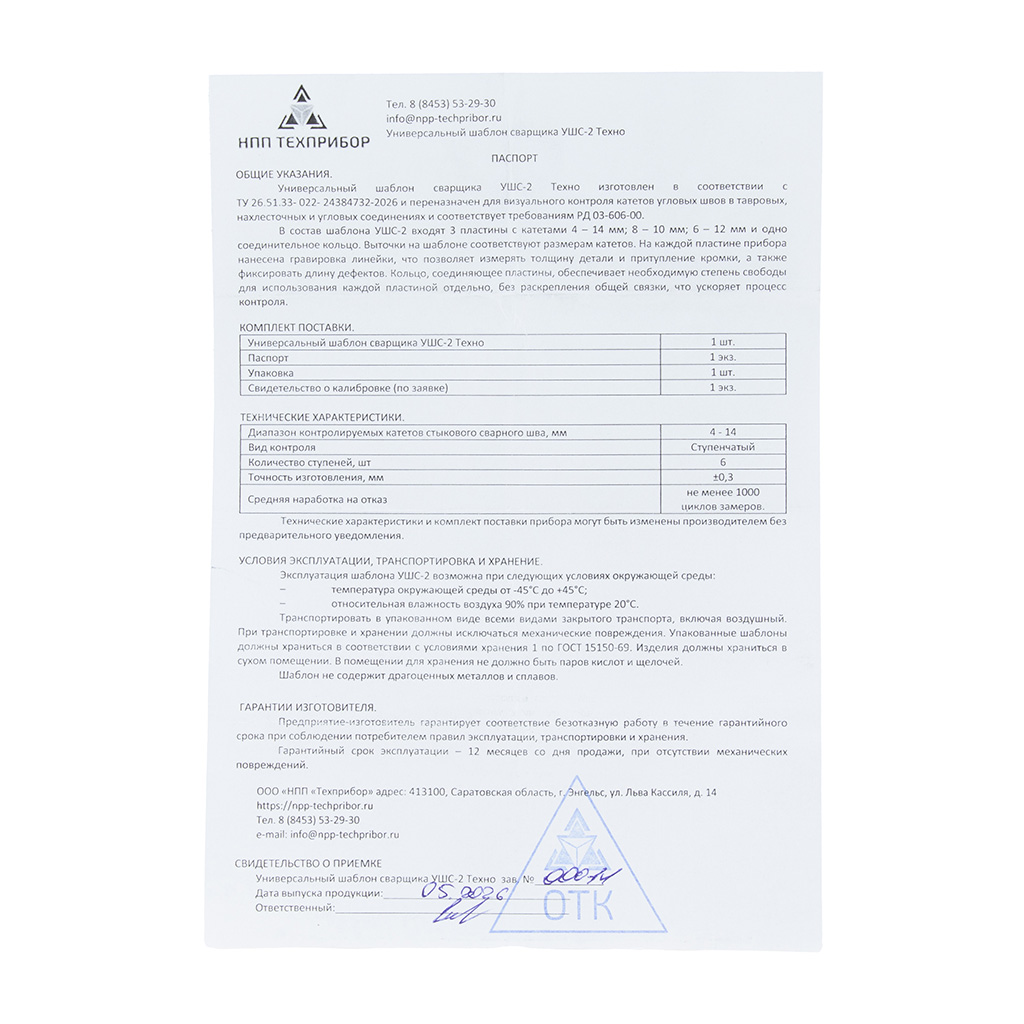

Паспорт |
1 экз. |
|

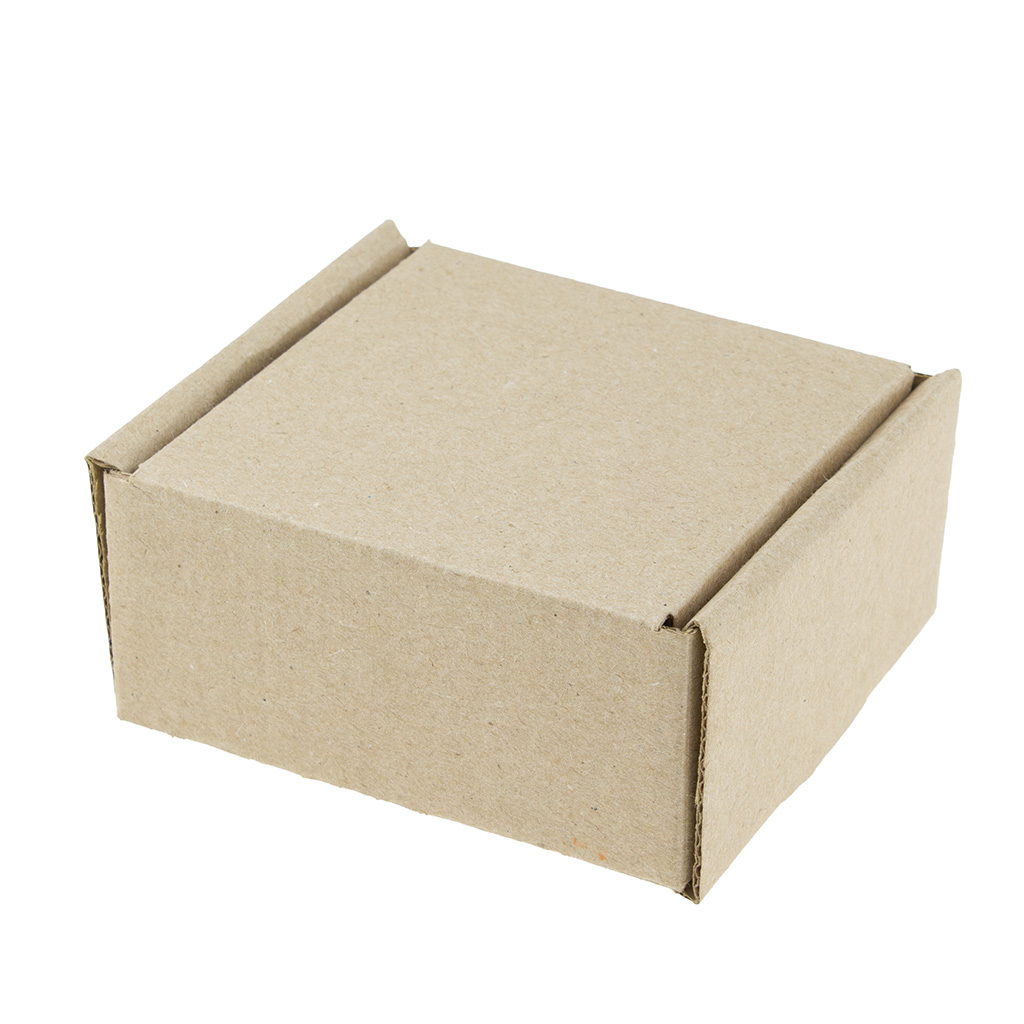

Упаковка |
1 шт. |
|
Свидетельство о калибровке (по заявке) |
1 экз. |
