Шаблон универсальный Техно УШ1

Шаблон универсальный Техно УШ1 предназначен для:

нанесения клинообразных слоёв ЛКМ и других жидких материалов фиксированной толщины на стандартные пластины для проведения комплексных испытаний по стандартам ГОСТ 8832, ISO 16862 и ASTM D 823;
оценки или приблизительно определения толщины неотвердевших покрытий на плоских и цилиндрических изделиях в соответствии со стандартом ГОСТ 15140, ГОСТ 31149 (ISO 2409), ISO 16276-2, ISO 2409 и ASTM D 3359;
оценки или приблизительно определения толщины неотвердевших покрытий на плоских и цилиндрических изделиях в соответствии со стандартом ГОСТ 31993 (п.4.1.4 метод 1А), ISO 2808 (метод 1А), и ASTM D 4414 (метод 1А);
определения розлива ЛКМ;
проверки радиуса закругления краев изделия.

Особенности:

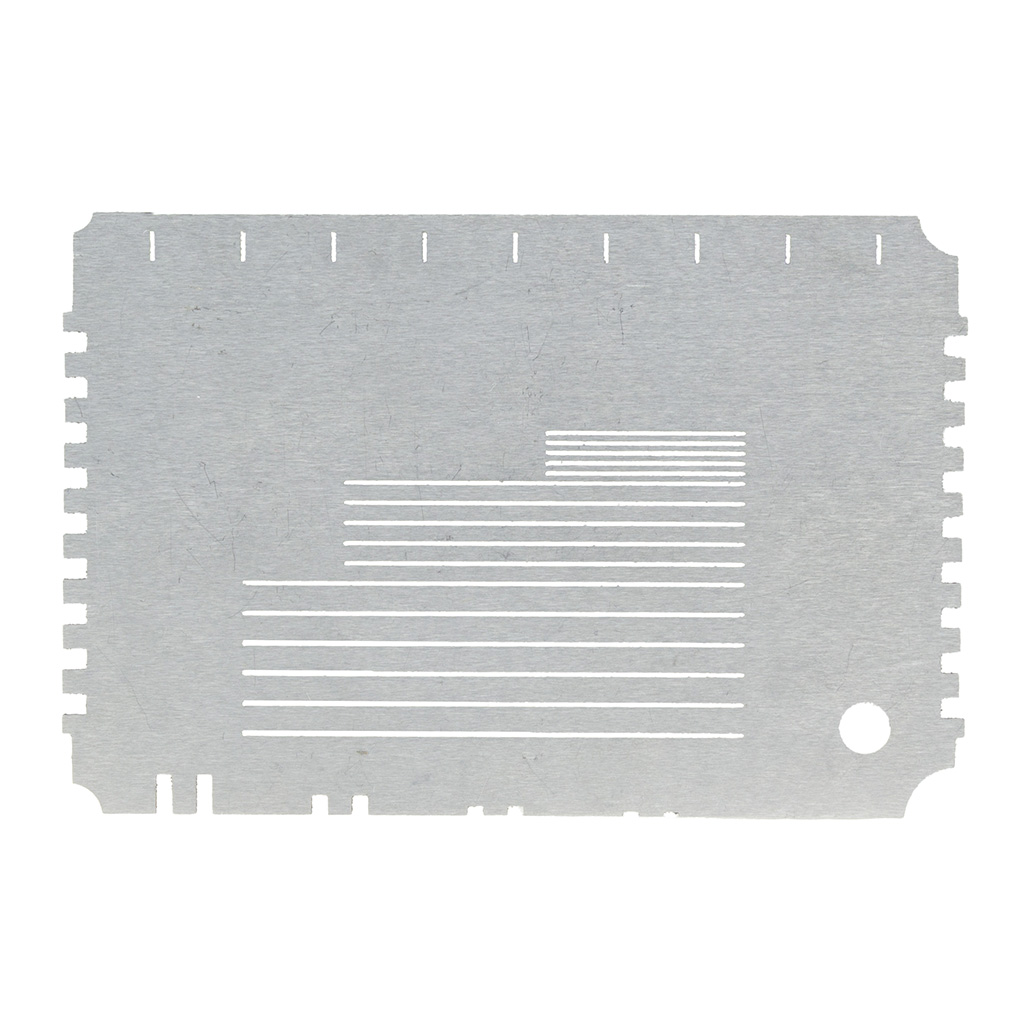

конструктивное исполнение в виде шаблона, изготовленного из пластины нержавеющей стали, с радиусами закругления краев 2, 3, 4, 5 мм и прорезями с шагом 1, 2 и 3 мм
боковые стороны шаблона выполнены в виде гребенок с набором выступов с фиксированным зазором от 25 до 600 мкм
верхняя сторона шаблона выполнена в виде аппликатора с клинообразным пазом высотой 0-400 мкм
нижняя сторона шаблона выполнена в виде гребенки для оценки розлива и выравнивания с канавками высотой 0,25-4 мм

Радиус секторов в углах, мм	2±0,5; 3±0,5; 4±0,5; 5±0,5
Прорези для испытаний адгезии с шагом, мм	1±0,1; 2±0,1; 3±0,1
Ширина прорезей, мм	0,45±0,08
Длина прорезей, мм:
- для шага 1 мм, не менее	15
- для шага 2 мм и 3 мм, не менее	45
Шаг оценки толщины, мкм:
в диапазоне от 25 до 200 мкм	25 мкм
в диапазоне от 200 до 500 мкм	50 мкм
в диапазоне от 500 до 600 мкм	100 мкм
Предел основной допускаемой погрешности величины зазоров h, мкм не более	±(0,03* h+5)
Розлив и выравнивание:
- ширина канавок, мм	1,6±0,1
- высота канавок, мм	0,25±0,05 0,5±0,05 1,0±0,05 2,0±0,05 4,0±0,05
- ширина выступа, мм	2,5±0,1
Аппликатор для нанесения клинообразного слоя:
-глубина клинообразного паза, мкм	0-400
- допускаемое отклонение глубины паза, мкм	±(0,05* h+5
Габаритные размер, мм, не более	90х60х1,5
Масса, кг, не более	0,08

Шаблон универсальный Техно УШ1	1 шт.
Нож*	1 шт.
Паспорт, РЭ	1 шт.

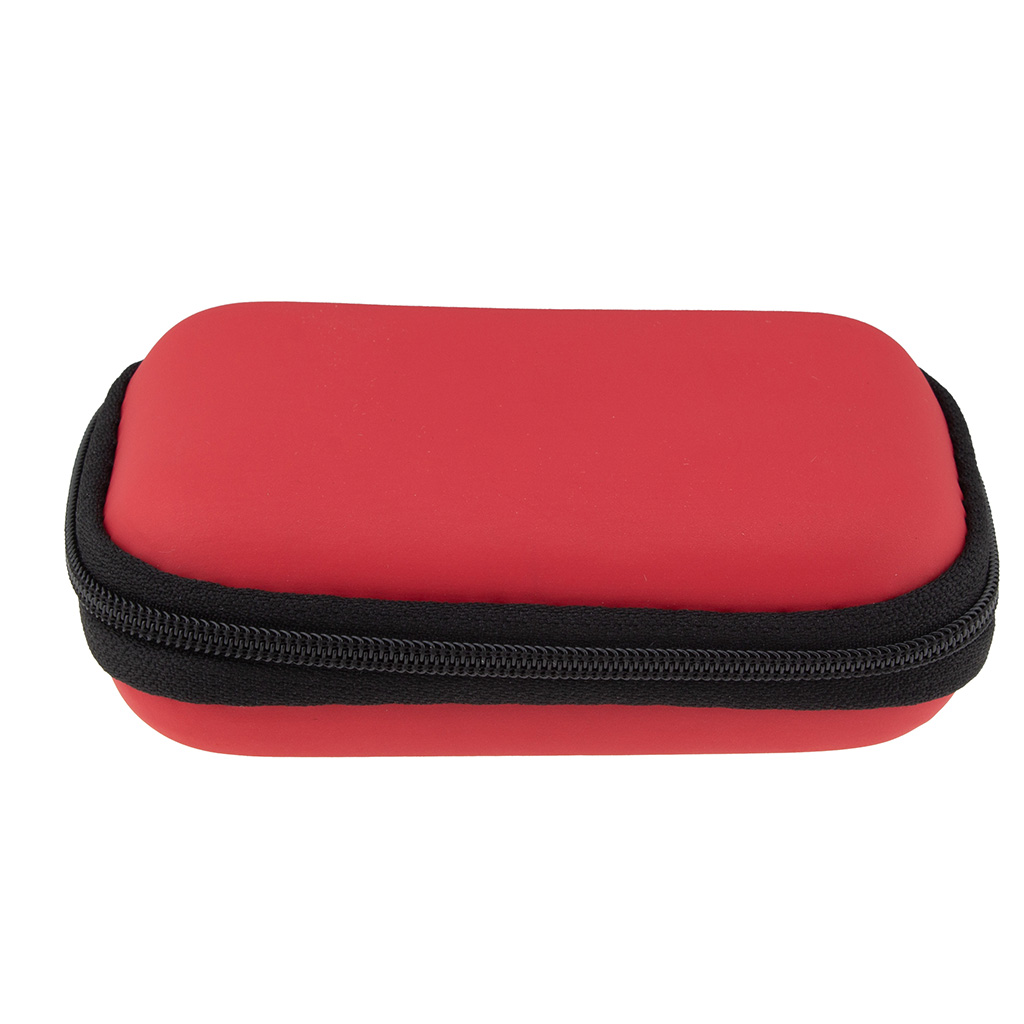

Упаковочный футляр	1 шт.
Сертификат калибровки**	1 шт.

** По запросу заказчика сертификат калибровки может предоставляться вместе с прибором и/или отдельно.
