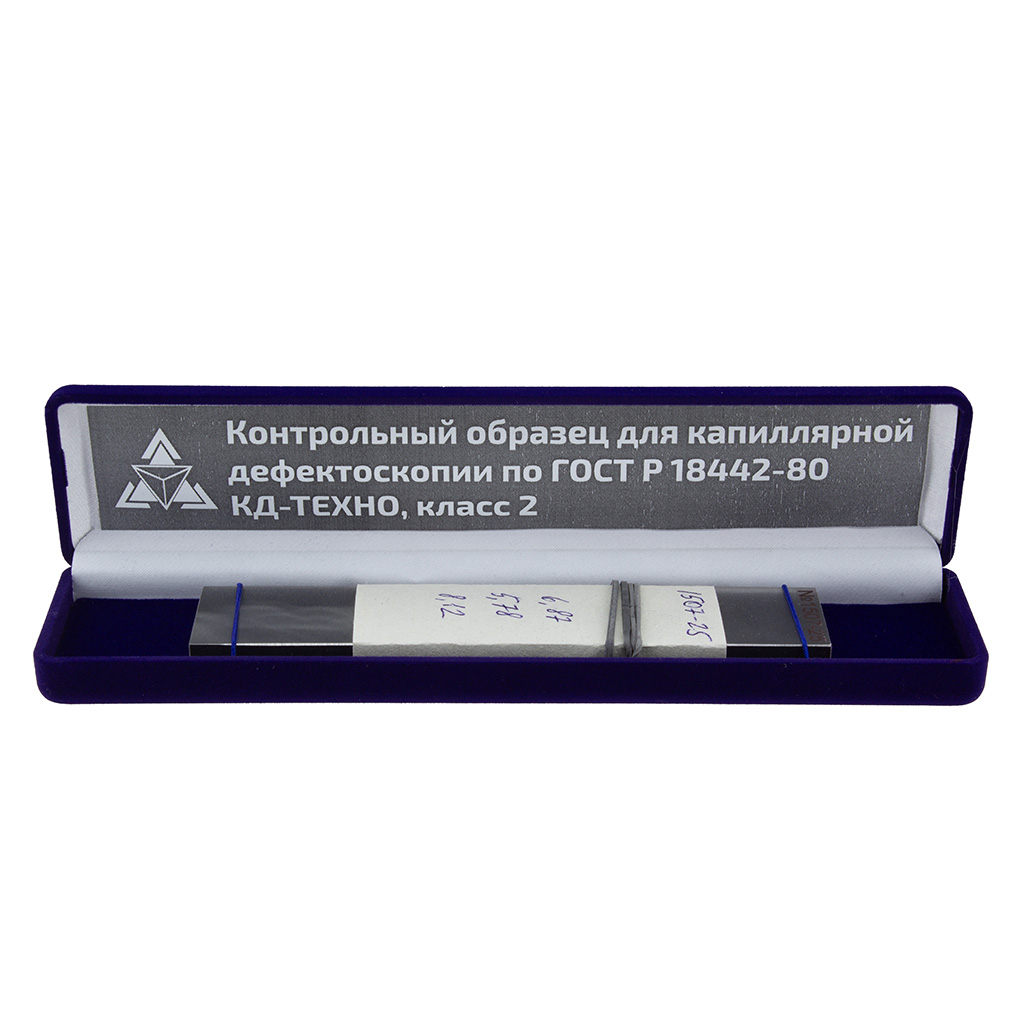

КО для капиллярной дефектоскопии КД-Техно, класс 2

В соответствии с требованиями ГОСТ 18442‑80 и ГОСТ 23349‑84 на предприятии применяется контрольный образец для:

• верификации чувствительности капиллярных методов неразрушающего контроля;
• аттестации проникающей способности дефектоскопических материалов.

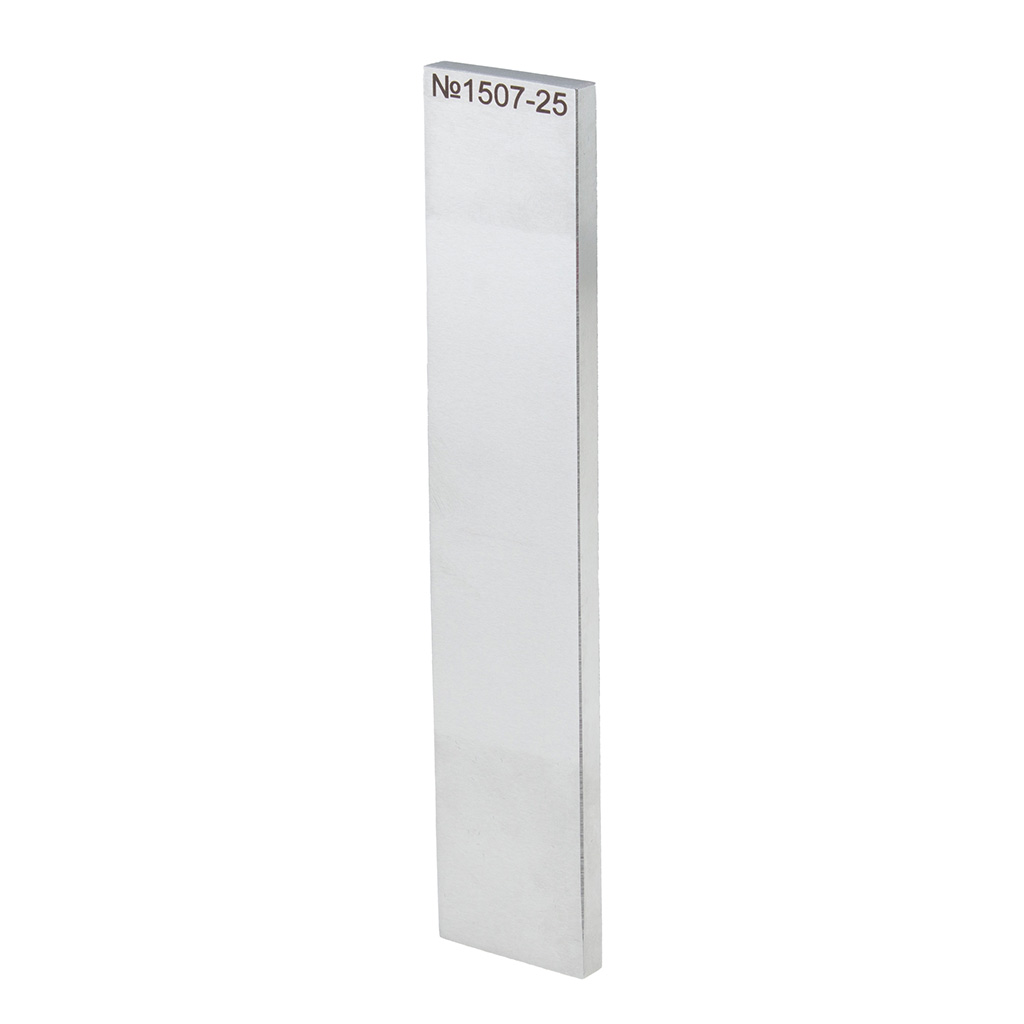

Конструктивно образец представляет собой шлифованную пластину из магнитной нержавеющей стали. Геометрические параметры:

• номинальная ширина — 30 мм, допустимое отклонение $\pm 1$ мм;
• номинальная толщина — 6 мм, допустимое отклонение $\pm 0,5$ мм;
• параметр шероховатости обработанной поверхности $Ra\le 1,25$.

Рабочая поверхность снабжена фасками, выполненными вдоль длины образца: размер-1,5 мм, угол — 45^∘. На той же поверхности нанесена идентификационная маркировка, содержащая цифровой код и год изготовления образца. Материал: сталь 40Х13 или ст.20.
